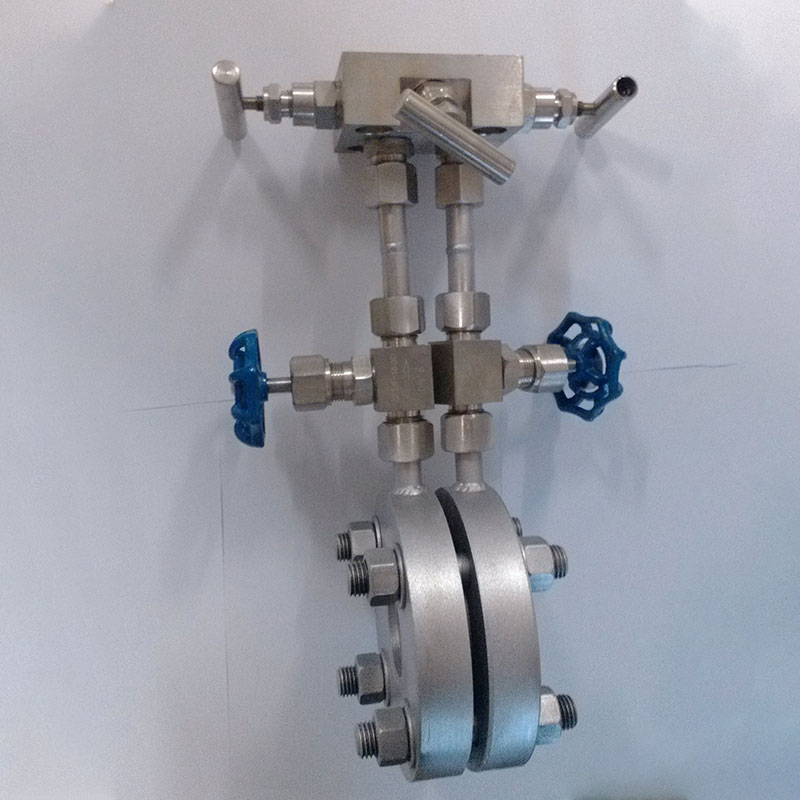

Диафрагменный расходомер

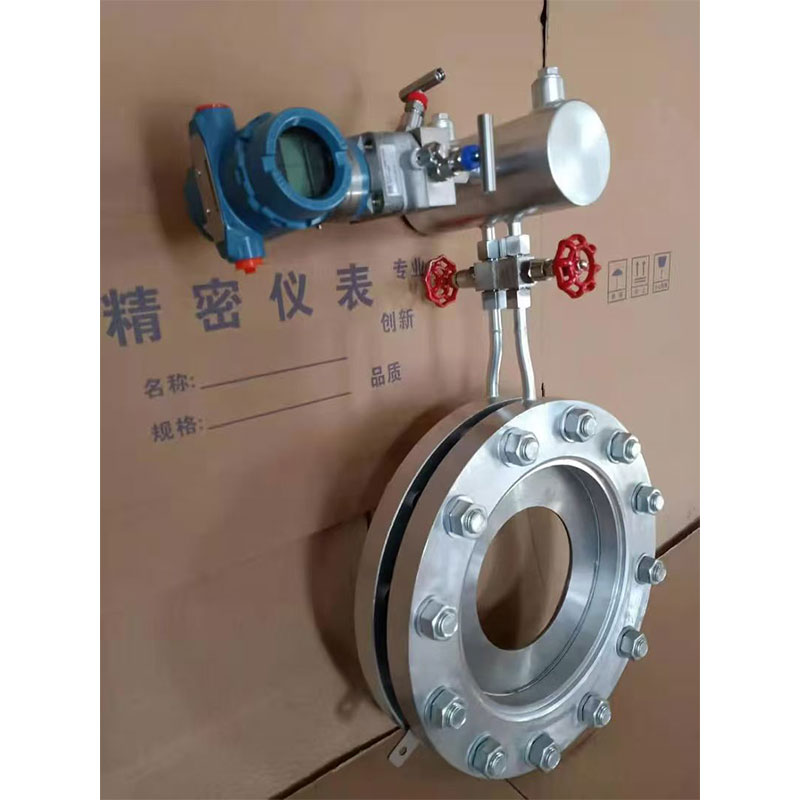

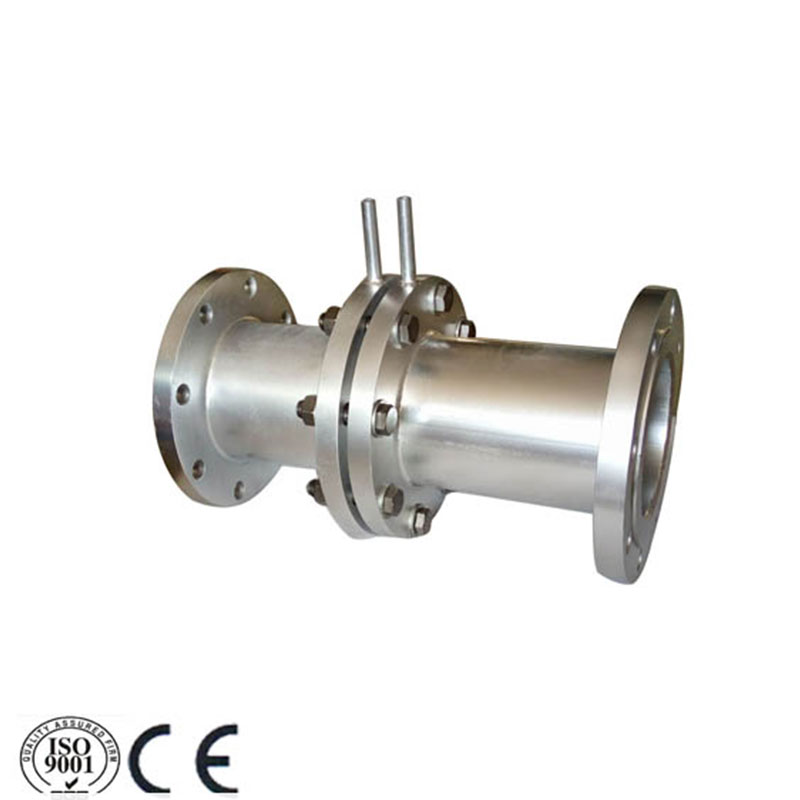

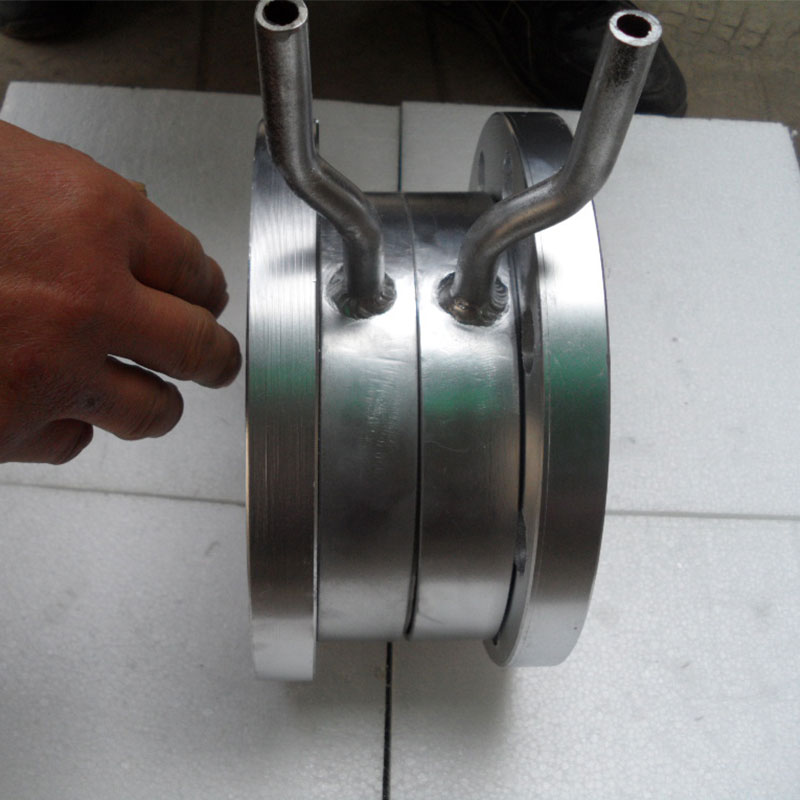

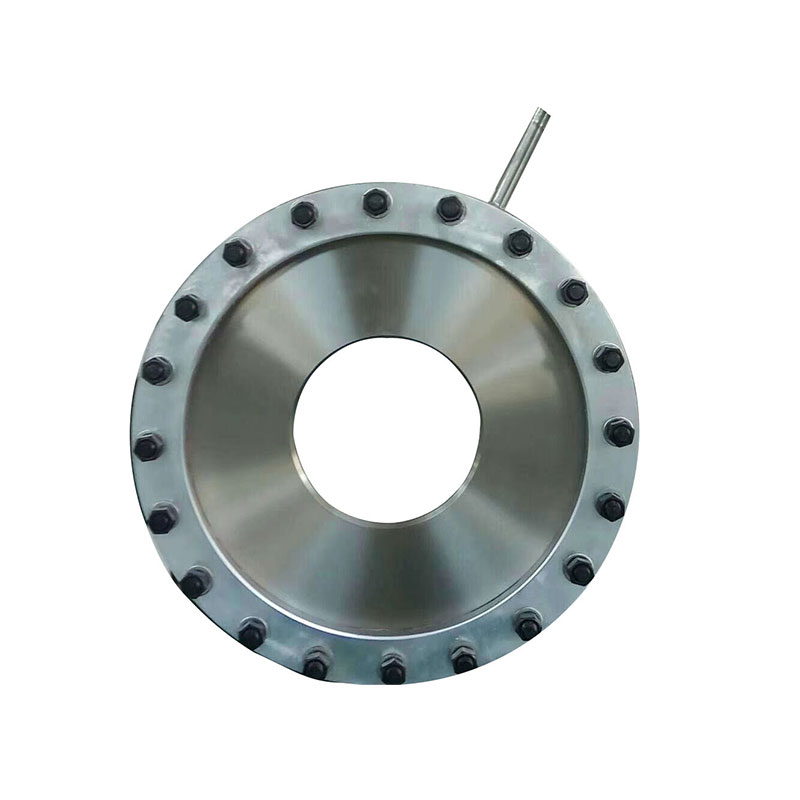

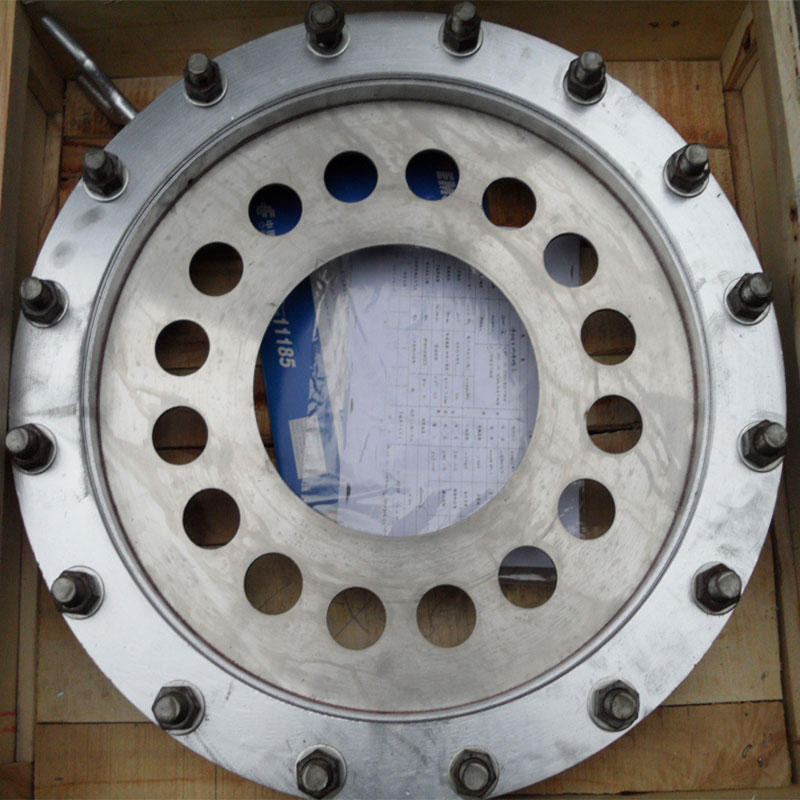

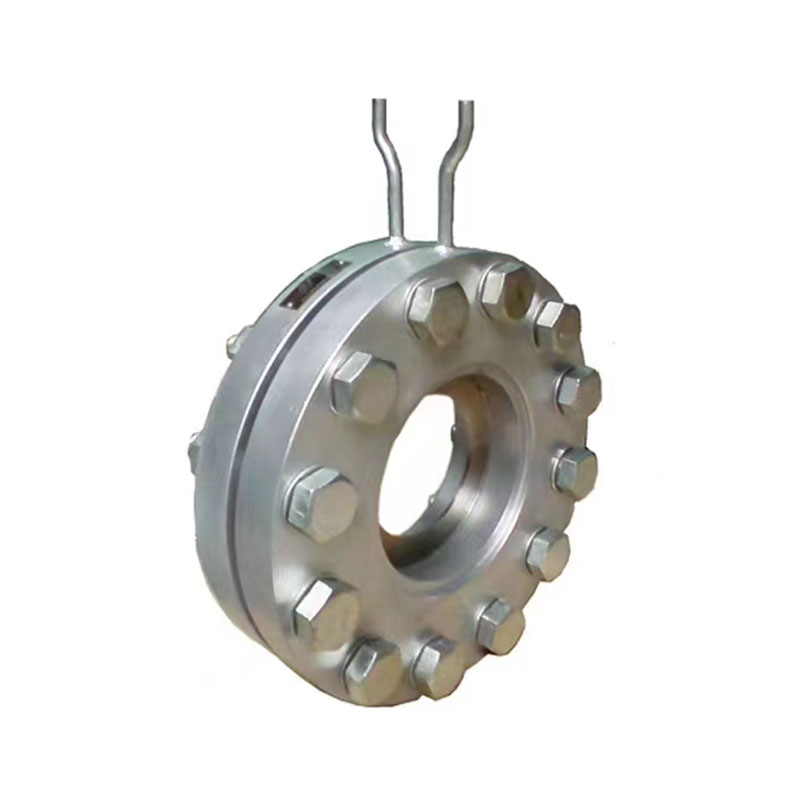

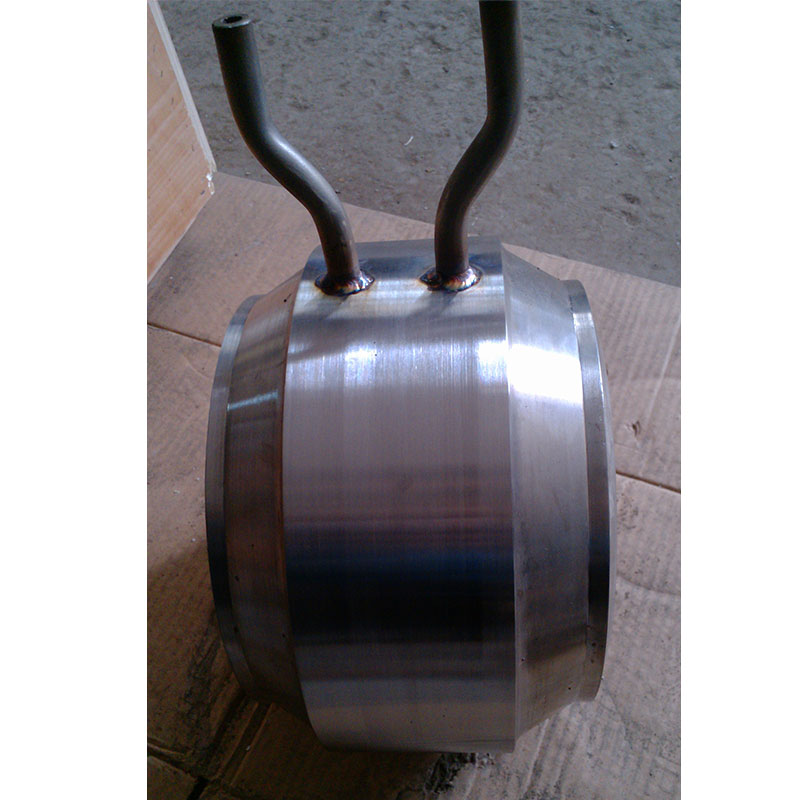

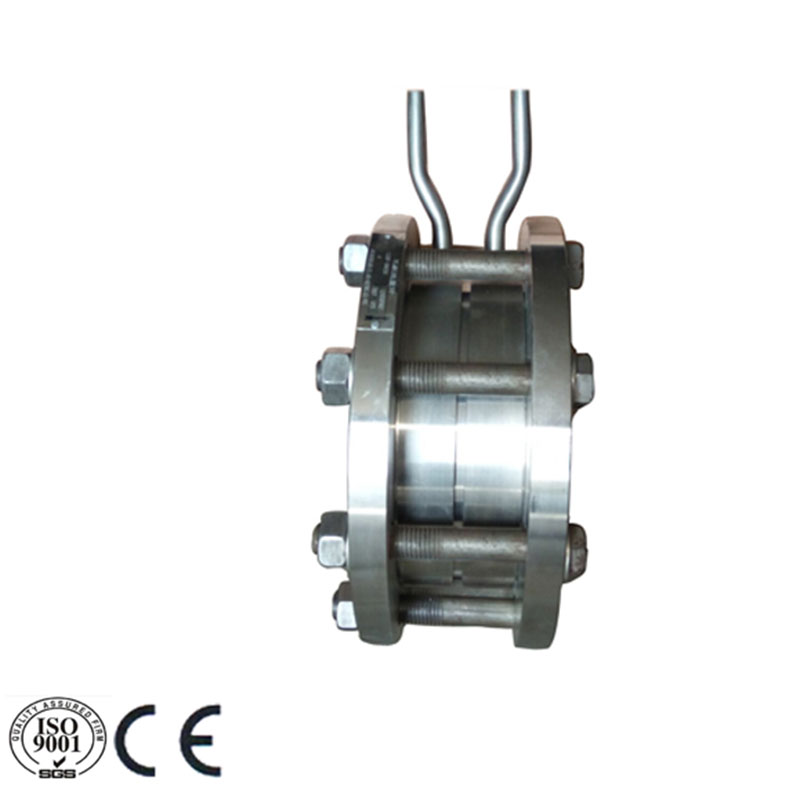

Диафрагменный расходомер — это классический дифференциальный датчик расхода с сужающим устройством, который отличается широким применением и устоявшимися стандартами. Он имеет простую конструкцию, низкую стоимость и высокую степень стандартизации, соответствует национальным стандартам по проектированию и изготовлению сужающих устройств и состоит из стандартной диафрагмы, фланцев и отводов давления.
Описание
маркер
Описание продукта
Диафрагменный расходомер — это классический дифференциальный датчик расхода с сужающим устройством, который отличается широким применением и устоявшимися стандартами. Он имеет простую конструкцию, низкую стоимость и высокую степень стандартизации, соответствует национальным стандартам по проектированию и изготовлению сужающих устройств и состоит из стандартной диафрагмы, фланцев и отводов давления. Благодаря удобству монтажа и обслуживания, а также высокой универсальности, он является лучшим выбором для недорогого измерения расхода обычных чистых сред.
Принцип действия
Когда жидкость проходит через круглую диафрагму с отверстием в центре трубопровода, поперечное сечение потока внезапно сужается, скорость потока увеличивается, а давление снижается, в результате чего перед и за диафрагмой образуется стабильный перепад давления; путем измерения сигнала перепада давления в сочетании с компенсацией температуры и давления рассчитывается мгновенный и суммарный расход жидкости.
Основные преимущества
1. Стандартизация по национальным стандартам, высокая универсальность: стандартная конструкция, нормативные размеры, хорошая взаимозаменяемость, простота выбора и установки, широкое применение в отрасли;
2. Низкая стоимость, высокое соотношение цены и качества: простая конструкция, отработанная технология изготовления, низкие начальные инвестиционные затраты, подходит для массового применения;
3. Широкий спектр применимых сред: возможность измерения жидкостей, газов и пара, адаптация к рабочим условиям в стандартном диапазоне температур и давлений;
4. Прочная конструкция, отсутствие подверженных поломкам деталей: чисто механическая дроссельная конструкция, отсутствие движущихся частей, устойчивость к высоким температурам и давлению, длительный срок службы.
Недостатки и ограничения (выраженные отличия)
Подверженность износу, склонность к образованию накипи и закупорке отверстий, требование к длине прямого участка трубопровода, большие потери давления, узкий диапазон измерения (только 3:1–5:1), непригодность для загрязненных, содержащих частицы и низкоскоростных сред.
Области применения
Чистая вода, нефтепродукты, чистый сжатый воздух, обычный природный газ, насыщенный/перегретый пар, чистые технологические жидкости в химической промышленности, системы отопления, вентиляции и кондиционирования зданий, водоснабжение и водоотведение и другие обычные условия эксплуатации с чистыми средами без примесей.
