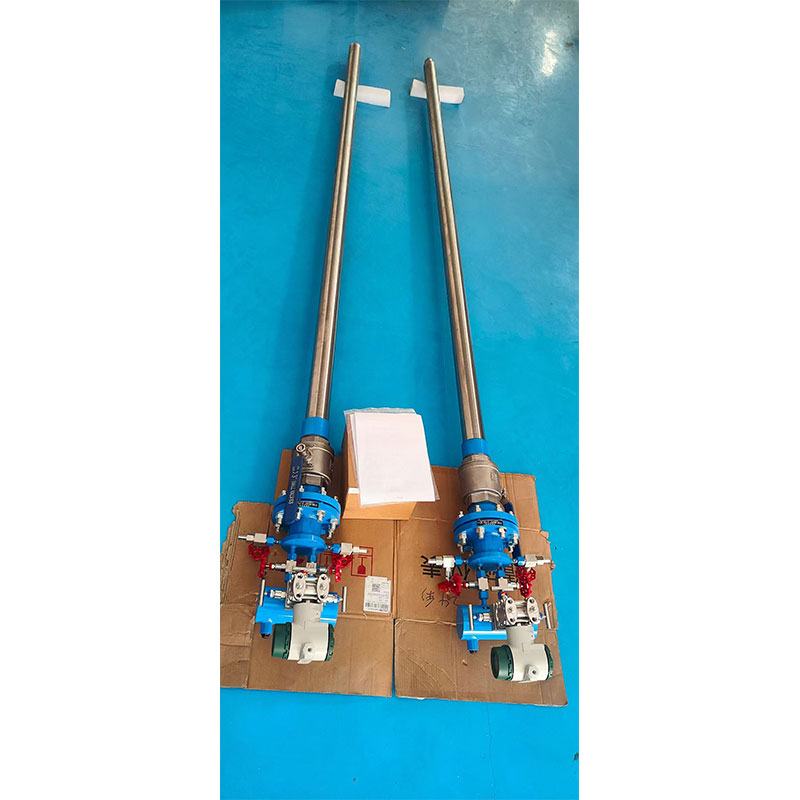

Расходомер с трубкой для измерения средней скорости
Расходомер с трубкой для измерения средней скорости, также известный как расходомер Ануба, относится к вставным приборам для измерения расхода по перепаду давления. Он использует конструкцию для многоточечного измерения средней скорости, при этом измерительный стержень вставляется непосредственно внутрь трубопровода для сбора сигнала средней скорости потока по всему сечению.
Описание
маркер
Описание продукта
Расходомер с трубкой для измерения средней скорости, также известный как расходомер Ануба, относится к вставным приборам для измерения расхода по перепаду давления. Он использует конструкцию для многоточечного измерения средней скорости, при этом измерительный стержень вставляется непосредственно внутрь трубопровода для сбора сигнала средней скорости потока по всему сечению. Прибор отличается простой конструкцией, крайне низким давлением потерь, удобством монтажа и возможностью установки под давлением без разрезания трубопровода, что значительно снижает затраты на монтаж и потери энергии в трубопроводе. Он широко применяется для контроля расхода газа, пара и жидкостей в трубопроводах большого диаметра и является экономичным энергосберегающим расходомером для промышленных условий эксплуатации с трубопроводами большого диаметра.
Принцип работы
Основан на принципе измерения перепада давления по Бернулли. На лицевой стороне трубки для измерения средней скорости имеются многоточечные отверстия для снятия общего давления, а на обратной стороне — отверстия для снятия статического давления. Сигнал скорости потока собирается синхронно в разных точках трубопровода, и автоматически вычисляется среднее значение. На основе общего и статического давления формируется стабильное значение перепада давления, которое точно преобразуется в среднюю скорость потока жидкости в трубопроводе, а затем вычисляются такие данные, как мгновенный расход и накопленный расход. Измерение остается стабильным и не подвержено влиянию локальных турбулентностей.
Основные преимущества
1. Минимальные потери давления, высокая энергоэффективность: сопротивление потоку значительно ниже, чем у диафрагм и трубок Вентури, практически не происходит потери давления в трубопроводе; при длительной эксплуатации значительно снижается энергопотребление вентиляторов и насосов, что позволяет существенно сократить эксплуатационные расходы.
2. Вставная установка под давлением, не требующая остановки производства и отключения трубопровода: установка производится путем прорезания отверстия при нормальной работе трубопровода, что не влияет на производственные условия; короткий срок монтажа и низкие затраты на рабочую силу, преимущества особенно заметны в трубопроводах большого диаметра.
3. Широкий диапазон измерения, устойчивость к высоким температурам и давлению: подходит для измерения в трубопроводах сверхбольшого диаметра, выдерживает сложные условия эксплуатации с высокими температурами, высоким давлением и вибрацией; стабильность нулевой точки при длительной эксплуатации, небольшой дрейф.
4. Прочная конструкция без движущихся частей: цельнометаллическая моноблочная конструкция, износостойкая и коррозионно-стойкая, не подвержена засорению и повреждениям, практически не требует ежедневного обслуживания, длительный срок службы.
5. Непритязательные требования к участку трубопровода: по сравнению с традиционными дроссельными устройствами предъявляет меньшие требования к условиям потока, может нормально устанавливаться и эксплуатироваться в узких трубопроводных галереях и сложных условиях трубопроводной среды.
Области применения
Точное измерение расхода в различных стандартных и сложных условиях эксплуатации, включая: химические среды с высокими и низкими температурами и высоким давлением, учет пара на электростанциях, передачу природного газа, модернизацию трубопроводов при недостаточной длине прямых участков, технологические жидкости с примесями, металлургические и тепловые трубопроводные сети, точное управление энергопотреблением, сточные воды, нефтепродукты и т. д.
