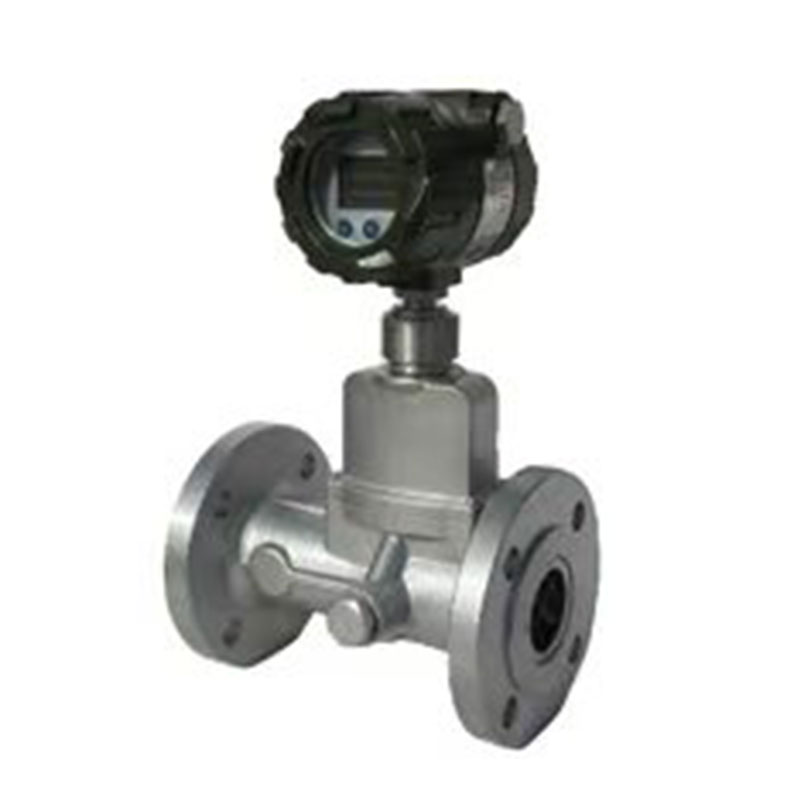

Вихревой прецессионный расходомер — это скоростной прибор для измерения расхода жидкостей и газов на основе вихревых колебаний, разработанный для работы с газами, паром и небольшим количеством жидкостей. Прибор имеет уникальную внутреннюю конструкцию создания и выпрямления вихревого потока, не содержит вращающихся механических элементов.
Описание
маркер
Описание продукта
Вихревой прецессионный расходомер — это скоростной прибор для измерения расхода жидкостей и газов на основе вихревых колебаний, разработанный для работы с газами, паром и небольшим количеством жидкостей. Прибор имеет уникальную внутреннюю конструкцию создания и выпрямления вихревого потока, не содержит вращающихся механических элементов. Отличается компактной конструкцией, высокой точностью измерений и стабильностью работы. Объединяет функции измерения, суммирования, индикации и вывода сигналов. Прост в монтаже и не требует сложного технического обслуживания, является идеальным специализированным расходомером для промышленного газа, сжатого воздуха, низконапорного пара и технологических газов.
Принцип работы
После входа в расходомер поток среды принудительно закручивается лопастями вихревого аппарата с образованием вихревого потока. При прохождении сужающейся секции поток ускоряется, а в расширительной секции возникают регулярные прецессионные колебания. Частота прецессии вихря пропорциональна объемному расходу среды. Датчик точно регистрирует частотный сигнал вихря, микропроцессор выполняет расчеты и автоматически определяет мгновенный и накопленный расход. Благодаря компенсации по температуре и давлению обеспечивается высокоточное измерение расхода при нормальных условиях.
Основные преимущества
1. Отсутствие подвижных механических деталей, долговечность и безотказная эксплуатация без обслуживания: в конструкции отсутствуют изнашиваемые элементы — крыльчатки, шестерни и прочие детали. Прибор устойчив к гидроударам, не склонен к заклиниванию, сохраняет стабильность при длительной работе и практически не требует технического обслуживания в процессе эксплуатации.
2. Широкое отношение диапазонов измерений и высокая чувствительность на малых расходах: Отношение диапазонов составляет 10:1～15:1. Обеспечивает уверенный запуск при малой скорости потока и точный учет расхода даже при значительных колебаниях рабочей нагрузки.
3. Компактная конструкция и простота монтажа: малогабаритное прямотрубное исполнение, простая схема установки, умеренные требования к длине прямых участков трубопровода, удобство монтажа и прокладки кабелей на объекте.
4. Интегрированное исполнение с полным набором функций: встроенный ЖК-дисплей отображает мгновенный и накопленный расход, а также показатели температуры и давления. Поддерживает вывод импульсного, 4-20 мА, RS485 и других сигналов, легко интегрируется в ПЛК и промышленные системы управления.
5. Широкий выбор измеряемых сред: Подходит для учета природного газа, сжатого воздуха, азота, кислорода, генераторного газа, насыщенного пара, легких жидкостей и других однофазных рабочих сред.
6. Высокая помехозащищенность: отличается высокой устойчивостью к вибрациям и электромагнитным помехам, идеально подходит для длительной непрерывной работы в сложных промышленных условиях заводских трубопроводных сетей и производственных станций.
Область применения
Применяется для учета расхода в городских газопроводах, сетях промышленного сжатого воздуха, технологических газах металлургической и химической промышленности, измерения насыщенного пара котельных, транспортировки азота и кислорода по территории предприятий, коммерческого учета газа в бытовом и промышленном секторе, контроля газовых потоков в горной и легкой промышленности, а также измерения сред в тепловых и энергетических трубопроводных сетях.
